溫濕度糧情檢測系統：
糧堆溫度及溫度分布是糧食保存中最重要的一個參數，溫度可以反映出糧堆很多重要信息，合理的糧堆溫度可以減少糧食的發霉變質。
糧堆是一個長方體，通過在糧堆內布置溫度傳感器的方式測量糧堆的溫度，溫度傳感器分布在糧堆不同位置，從而可以測量出糧堆溫度分布。

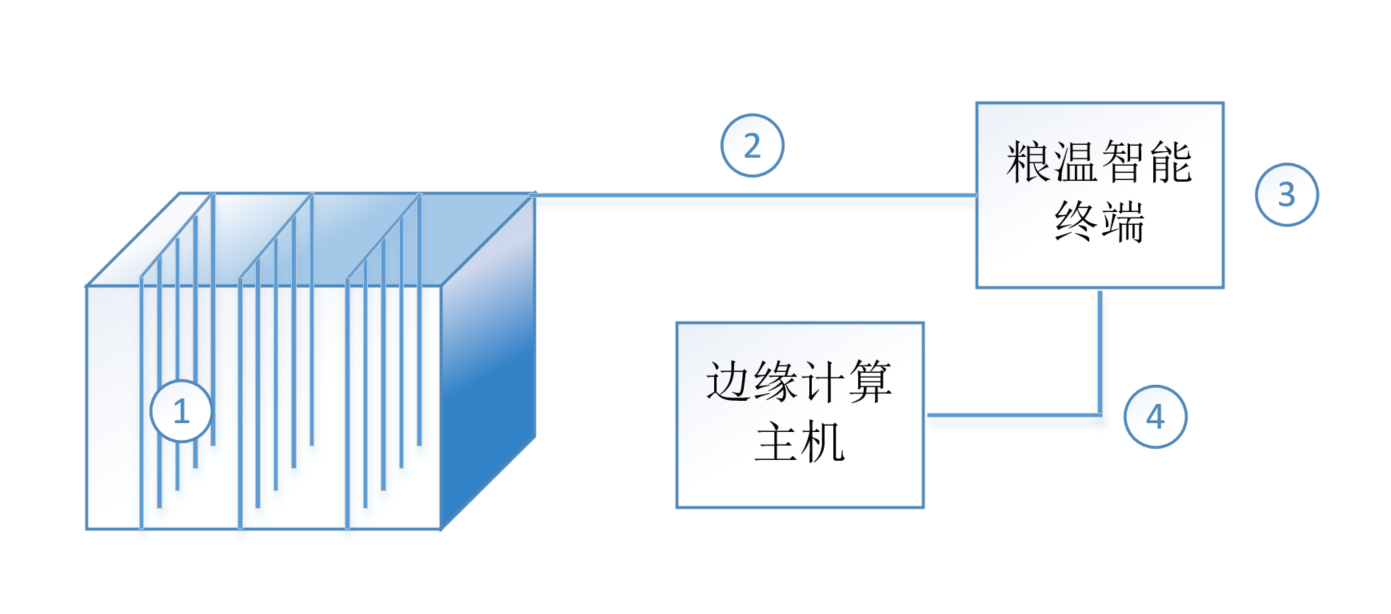

系統功能：
1. 測溫線纜：溫度傳感器（18b20）密封在線纜之中，通過數據總線與糧溫
智能終端連接，溫度傳感器在線纜中均勻分布，且線纜由在糧堆內均勻分
布，糧溫智能終端可以通過數據總線讀取溫度傳感器數據，從而得到糧堆
溫度及分布。
1. 測溫線纜：溫度傳感器（18b20）密封在線纜之中，通過數據總線與糧溫
智能終端連接，溫度傳感器在線纜中均勻分布，且線纜由在糧堆內均勻分
布，糧溫智能終端可以通過數據總線讀取溫度傳感器數據，從而得到糧堆
溫度及分布。
2. 溫度傳感器數據總線：數據總線負責糧溫智能終端與傳感的數據通信，數
據以串行方式以 bit 的方式在數據總線上傳輸。
3. 糧溫智能終端：糧溫智能終端內集成 DCDC 電源、微處理器 MCU、RS485 通
信等，主要負責處理溫度傳感器的溫度數據。每一個溫度傳感器都有唯一
ID，通過該 ID 可以該溫度傳感器通信，根據該溫度傳感器的位置可以確
定糧堆內一點的糧堆溫度，最后經過排列組合就可以得到糧堆整體的溫度
與溫度分布。
4. 數據通信總線：該數據通信總線為 RS485 總線，負責糧溫智能終端與邊緣
計算主機通信，把糧堆溫度數據及分布傳送給邊緣計算主機進行下一步計
算。
